WS-D/C/B系列電涌保護器（以下簡稱SPD）適用于低壓交流配電系統的IT、TT、TN-CTN-S、TN-C-S等供電系統，對間接雷電和直接雷電或其他瞬時過電壓的電涌進行保護。依據IEC61643-11標準的第I川級電涌保護器。D類電涌保護器。SPD具有共模（MC）和差模（MD）保護方式。產品符合GB18802-2018和IEC61643-11等標準。
主要結構與工作原理
SPD為一端口，防觸電保護，戶內式固定安裝，電壓限制型。
SPD內置脫離器。當SPD因過熱、擊穿失效時，脫離器能自動的將其電網上脫離，同時給出指示信號。SPD正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
1P+N，2P+N，3P+N的由1P.2P.3P的SPD+NPE零地保護模塊組成，應用于TT、TN-S等供電系統。
根據實際需要可選配遙信，進行遠距離監控。
安裝
安裝在LPZ1或LPZ2區與LPZ3區交界處，采用35mm的標準導軌安裝，連接銅質多股導線為2.5-35mm2。
BR每極必須設置保護一使用BRSCB系列浪涌后備保護，用于SPD擊穿后短路保護。
適用于住戶配電箱、計算機設備、信息設備。
電子設備及控制設備前或最近的插座箱內。
主要技術參數
|
產品型號 |
WS-D20 |
WS-C40 |
WS-B60 |
WS-B80 |
|
端口 |
一端口 |
一端口 |
一端口 |
一端口 |
|
類別 |
組合型 |
組合型 |
組合型 |
組合型 |
|
試驗類別 |
Ⅱ類試驗 |
Ⅱ類試驗 |
Ⅱ類試驗 |
Ⅱ類試驗 |
|
額定電壓 |
220V AC50~60Hz |
220V AC50~60Hz |
220V AC50~60Hz |
220V AC50~60Hz |
|
最大持續運行電壓Uc |
385V AC50~60Hz |
385V AC50~60Hz |
385V AC50~60Hz |
385V AC50~60Hz |
|
標稱放電電流In（8/20μs） |
10kA |
20kA |
30kA |
40kA |
|
最大放電電流limp（10/350μs）（kA） |
20kA |
40kA |
60kA |
80kA |
|
保護水平Up（8/20μs） |
1.5 kV |
1.8 kV |
2.2 kV |
2.4 kV |
|
熔斷器或斷路器/后備保護器 |
20A/20kA |
32A/40kA |
40A/60kA |
63A/80kA |
|
響應時間tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
|
失效指示 |
綠色：正常 紅色：失效 |
|||
|
安裝導線截面積 |
6-25mm2 |
|||
|
安裝方式 |
35mm標準導軌 （EN50022/DIN46277-3） |
|||
|
工作環境溫度 |
-40~85℃ |
|||
|
外殼材料 |
塑膠，符合UL94 V-0 |
|||
|
防護等級 |
IP20 |
|||
|
認證 |
型式試驗 |
|||
|
遙信報警 |
常開/常閉觸點端子（可選） |
|||
|
遙信接口接線能力 |
最大1.5mm2單股線/軟線 |
|||

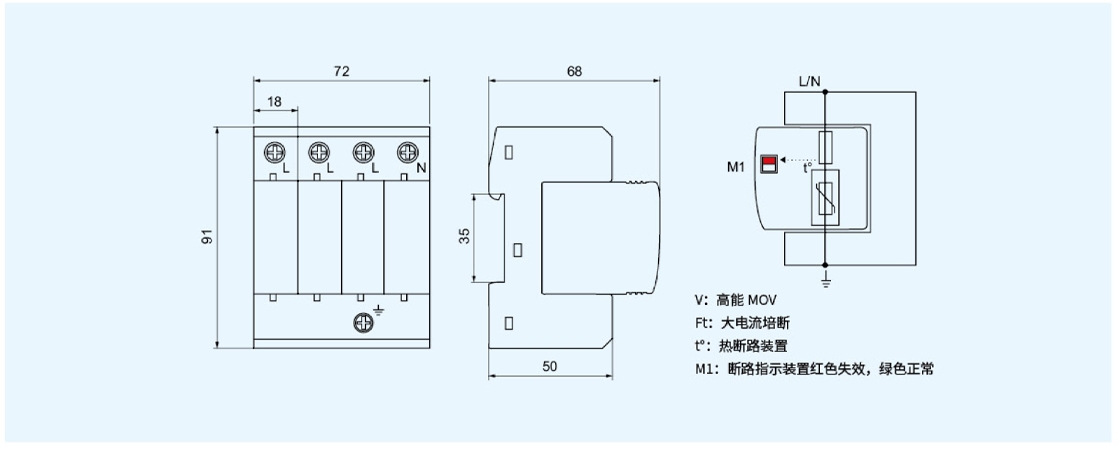

外形尺寸
