WS-B系列二級大電流浪涌保護器依據IEC和GB標準設計，應用于電源供電系統的第二級電源電涌保護產品。模塊為標準35m導軌式安裝方式。具備很高的電涌流泄放能力，最大放電電流可達160kA（8/20μs），應用于雷擊風險較高地區的設備系統的電源第二級電涌保護。無續流問題，漏電流小。產品安裝簡便。通過不同數量的組合可用于單相/三相供電線路。
產品特點
高能電涌保護、遙信報警接口、失效檢測指示、標準模塊化安裝、反應速度：10°秒級
內置瞬間過流斷路裝置、單模塊最大放電電流120~160kA（8/20μs以、內置過熱斷路裝置、一體化設計
產品適用范圍
電源線路屏蔽埋地輸入的建筑物的總配電柜
建筑物內有室外進出線路輸入的配電箱
室外配電柜/配電箱
主要技術參數
|
產品型號 |
WS-B100 |
WS-B120 |
WS-B160 |
|
端口 |
一端口 |
一端口 |
一端口 |
|
類別 |
組合型 |
組合型 |
組合型 |
|
試驗類別 |
Ⅱ類試驗 |
Ⅱ類試驗 |
Ⅱ類試驗 |
|
額定電壓 |
220V AC50~60Hz |
220V AC50~60Hz |
220V AC50~60Hz |
|
最大持續運行電壓Uc |
385V AC50~60Hz |
385V AC50~60Hz |
385V AC50~60Hz |
|
標稱放電電流In（8/20μs） |
60kA |
80kA |
100kA |
|
最大放電電流limp（10/350μs）（kA） |
100kA |
120kA |
160kA |
|
保護水平Up（8/20μs） |
2.5 kV |
2.5 kV |
3.2 kV |
|
熔斷器或斷路器/后備保護器 |
80A/100kA |
100A/120kA |
160A/160kA |
|
響應時間tA |
≤25ns |
≤25ns |
≤25ns |
|
失效指示 |
綠色：正常 紅色：失效 |
||
|
安裝導線截面積 |
6-25mm2 |
||
|
安裝方式 |
35mm標準導軌 （EN50022/DIN46277-3） |
||
|
工作環境溫度 |
-40~85℃ |
||
|
外殼材料 |
塑膠，符合UL94 V-0 |
||
|
防護等級 |
IP20 |
||
|
認證 |
型式試驗 |
||
|
遙信報警 |
常開/常閉觸點端子（可選） |
||
|
遙信接口接線能力 |
最大1.5mm2單股線/軟線 |
||

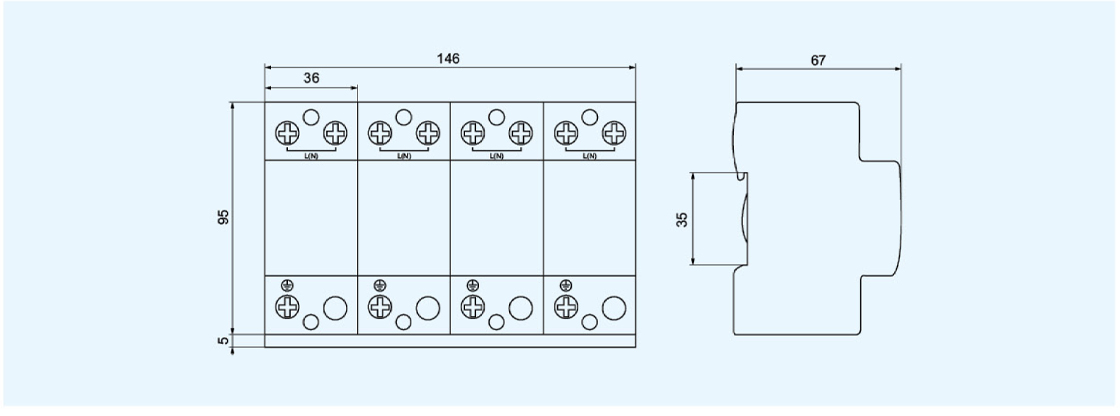

外形尺寸
