WS-B80
- 聯系我們
- 電話：135 8776 2121
- 傳真：135 8776 2121
- 郵箱：279382876@qq.com
- 網址：whisbi.cn
WS-B系列電涌保護器（以下簡稱SPD）適用于低壓交流配電系統的T、TT、TN-C、TN-S、 TN-C-S等供電系統，對間接雷電和直接雷電或其它瞬時過電壓的電涌進行保護。依據IEC61643-11標準的第I級電涌保護器。B類電涌保護器。SPD具有共模（MC）和差模（MD）保護方式。產品符合GB18802-2018和1EC61643-11等標準。
主要結構與工作原理
SPD為一端口，防觸電保護，戶內式固定安裝，電壓限制型。
SPD內置脫離器。當SPD因過熱、擊穿失效時，脫離器能自動的將其電網上脫離，同時給出指示信號。SPD正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
1P+N，2P+N，3P+N的由1P.2P.3P的SPD+NPE零地保護模塊組成，應用于TT、TN-S等供電系統。
根據實際需要可選配遙信，進行遠距離監控。
安裝
通常安裝在進線低壓主配電柜處。
接地線應采用16mm以上的雙色導線，長度不得超過500mm。
SPD每極必須設置保護一使用BRSCB系列浪涌后備保護器，用于SPD擊穿后短路保護。
主要技術參數
|
產品型號 |
WS-B80 |
WS-B100 |
|
端口 |
一端口 |
一端口 |
|
類別 |
組合型 |
組合型 |
|
試驗類別 |
Ⅱ類試驗 |
Ⅱ類試驗 |
|
額定電壓 |
220V AC50~60Hz |
220V AC50~60Hz |
|
最大持續運行電壓Uc |
385V AC50~60Hz |
385V AC50~60Hz |
|
標稱放電電流In（8/20us） |
40kA |
60kA |
|
最大放電電流limp（10/350us）（kA） |
80kA |
100kA |
|
保護水平Up（8/20us） |
2.4kV |
2.5kV |
|
熔斷器或斷路器/后備保護器 |
63A/80kA |
80A/100kA |
|
響應時間tA |
≤25ns |
≤25ns |
|
失效指示 |
綠色：正常 紅色：失效 |
|
|
安裝導線截面積 |
6~25mm2 |
|
|
安裝方式 |
35mm標準導軌 （EN50022/DIN46277-3） |
|
|
工作環境溫度 |
-40-85℃ |
|
|
外殼材料 |
塑膠，符合UL94 V-0 |
|
|
防護等級 |
IP20 |
|
|
認證 |
型式試驗 |
|
|
遙信報警 |
常開/常閉觸點端子（可選） |
|
|
遙信接口接線能力 |
最大1.5mm2單股線/軟線 |
|

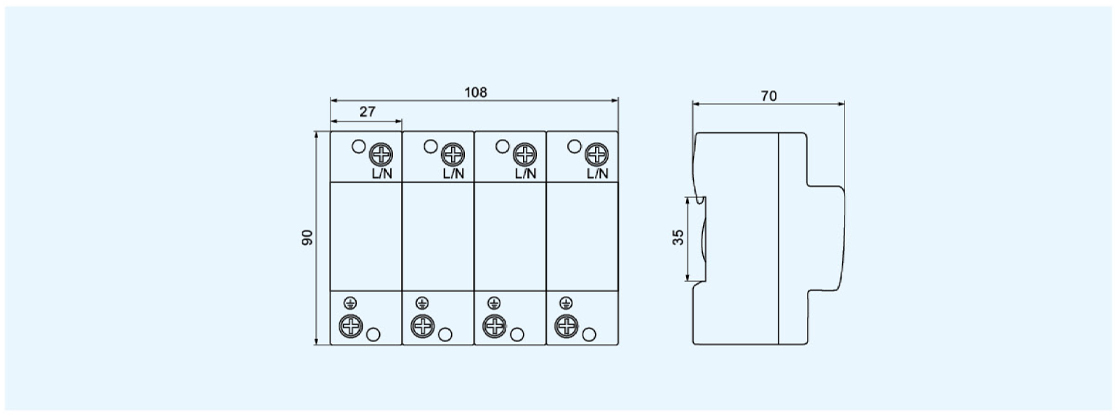

外形尺寸
