WS-A電涌保護器（以下簡稱SPD）適用于交流50/60Hz、420V以下的TT、TN等供電系統，對雷擊或其它瞬時過電壓進行保護，應用于雷擊風險較高地區的電源系統一級（B級）防雷保護。
安裝在LPZ0B區與LPZ1區交界處。產品符合GB/T18802.11-2020等標準。
主要結構與工作原理
SPD為一端口，防觸電保護，戶內式固定安裝，電壓限制型。
具有沖擊電流大（Iimp：15kA，25kA，50kA），殘壓低（Up：2.2kV，2.5kV）等特點。
SPD內置脫離器。當SPD因過熱擊穿失效時，脫離器能自動將其從電網上脫離，同時給出指示信號。正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
根據實際需要可選配遙信，進行遠距離監控。
安裝
產品安裝在LPZ0A或PLZ0B與PLZ1區交界處，或在電源引入的總配電箱（柜）處采用35mm標準導軌安裝。連接導軌采用6-352mm多股銅制軟線。
接地線應采用16mm2以上的雙色導線，長度不大于500mm。
為了防止電涌保護器失效后影響電網運行安全，聯接于L線的保護器應串聯一個配套的BRSCB后備保護器。
主要技術參數
|
產品型號 |
WS-A15 |
WS-A25 |
WS-A50 |
|
端口 |
一端口 |
一端口 |
一端口 |
|
類別 |
電壓限壓型 |
電壓限壓型 |
電壓限壓型 |
|
試驗類別 |
Ⅰ 類試驗 |
Ⅰ 類試驗 |
Ⅰ 類試驗 |
|
額定電壓 |
220V AC50~60Hz |
220V AC50~60Hz |
220V AC50~60Hz |
|
最大持續運行電壓Uc |
385V AC50~60Hz |
385V AC50~60Hz |
385V AC50~60Hz |
|
標稱放電電流In（8/20μs） |
15kA |
25kA |
50kA |
|
最大放電電流limp（10/350μs）（kA） |
15kA |
25kA |
50kA |
|
保護水平Up（8/20μs） |
2.2kV |
2.2kV |
2.5kV |
|
響應時間tA |
≤100ns |
≤100ns |
≤100ns |
|
失效指示 |
綠色：正常 紅色：失效 |
||
|
安裝導線截面積 |
6-25mm2 |
||
|
安裝方式 |
35mm標準導軌 （EN50022/DIN46277-3） |
||
|
工作環境溫度 |
-40~85℃ |
||
|
外殼材料 |
塑膠，符合UL94 V-0 |
||
|
防護等級 |
IP20 |
||
|
認證 |
CQC、CE、型式試驗 |
||

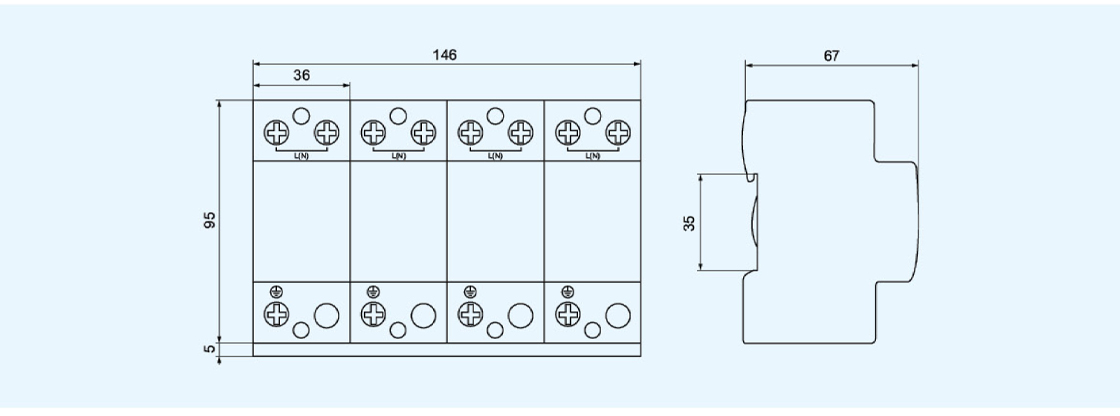

外形尺寸
